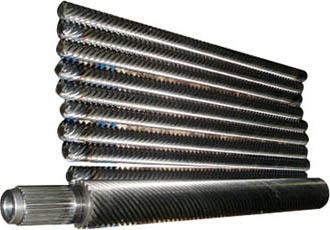

行星螺桿、機筒
型號
電機功率
（KW交流/直流）
油加熱功率
（kw）
PVC硬片擠出量
（Kg/h）
PVC軟片擠出量
（Kg/h）
HT125 55 6*2 360 300
HT150 75/119 9*2 500 400
HT170 90/132 9*2 700 500
HT190 160/185 12*2 1100 800
HT220 200/250 12*2 1400 110
HT250 250/315 12*2 1800 1600
HT300 315/355 18*3 2500 2000
HT355 255/400 18*3 3000 2500
行星螺桿式擠出機的結構特點及工作原理是什么？
行星螺桿式擠出機，是在擠出機中螺桿的螺旋中段（即塑化段）或是整個螺桿（只有進料部分加料段不是行星螺桿）為行星螺桿式結構。工作時以中心螺桿為主動螺桿，其外圓有多根小直徑螺桿與其嚙合轉動，這些小直徑螺桿既能自轉又能圍繞中心螺桿公轉，這是由于小螺桿的外圍還有內帶螺旋齒的外套與其嚙合的緣故。這個外套也是機筒，與前后機筒用螺栓連接固定。螺桿的螺紋截面為漸開線齒形，螺旋為多頭螺紋。下圖中的中心螺桿、行星小直徑螺桿和內有螺紋齒的外套機筒這三種零件組合，成為行星螺桿的混煉塑化機構。它們的螺紋距、螺紋深和垂直截面的齒形嚙合角都相等；距外套螺旋齒的分度圓距離也相等；各個行星螺桿間的中心距相等，而且大于行星螺桿直徑，以避免嚙合傳動時出現干涉現象。這些數據是保證這組行星螺桿正常嚙合轉動必須具備的工作參數。
行星螺桿混煉塑化原料的方式是：被加料段螺紋推到行星段的原料，在其后部螺桿進料的連續強力推動下，向螺桿前方機頭擠出處移動，從中心螺桿和機筒間的內螺紋齒間和與其嚙合的行星小直徑螺桿齒間通過；由于行星螺桿中各螺桿不斷轉動，使原料在相互嚙合轉動的螺紋齒間隙中受到強烈的擠壓、輾伸和剪切等多種力作用，使原料在此段不斷地被翻動、混合，最后成熔融狀態，被均勻塑化，逐漸被推向螺桿前段，從機頭擠出。
這種擠出機的特點是：原料塑化質量好，工作效率高，既節省塑化時間又減少能源消耗。可直接用粉料樹脂擠出塑化。
產品主要用于熱敏感性材料，硬質和軟質PVC壓延機提供出料。 也可用于擠出ABS、TPO、TPU和充填聚酯烯煙及黏結劑的混合物。 現已在粉末涂料行業中取得成果。化學和食品工業也正在擴大應用。具有塑化質量好、自潔性能佳、產量高、使用壽命長等特點。
行業應用：
1. 硬質PVC制品生產： 吸塑PVC片材、醫用PVC片材、PVC磁卡基材、PVC撲克卡片材、PVC鐘表片材、有色PVC片材等。
2. 半硬質PVC制品生產： 半硬質PVC膠布、噴繪布、廣告材料、燈箱布、裝飾材料（木紋膜）等。
3. 軟質PVC制品生產： 軟質PVC膠布、各種充氣玩具、雨衣材料、鹽膜、農膜、家紡用品包裝等。
